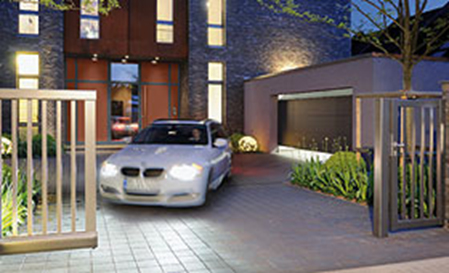

Распашные ворота представляют собой две створки, закрепленные к столбам проема с помощью трех секционных петель. Створки ворот состоят из рам, собранных из алюминиевых профилей, в которых установлено заполнение.
Заполнение может располагаться как внутри рамы (встроенный тип монтажа), так и снаружи (накладной тип монтажа). По желанию заказчика можно изготовить полотно распашных ворот со сплошным, разреженным или комбинированным заполнением. Заполнения можно установить горизонтально или вертикально. Для обеспечения дополнительной жесткости и возможности дальнейшей автоматизации устанавливается профиль импоста, который входит в стандартную комплектацию.
Преимущества распашных ворот
Высокая технологичность системы, широкая цветовая гамма, возможность установки различных по структуре, материалу и исполнению заполнений и их комбинаций позволяют создать и предложить действительно уникальные конструкции автоматических распашных ворот.
• Уникальная конфигурация профилей серии. ADS-400 позволяет предложить более 20 вариантов конструктивных решений распашных ворот, различных по стоимости и исполнению.
• Основные элементы конструкции ворот изготавлены из алюминиевого профиля с полимерным покрытием, благодаря чему обеспечна надежная защита от коррозии и увеличивается срок эксплуатации изделий.
• Профили рамы обрабатываются под углом 45°. При сборке угловых соединений используется кнопочный стягивающий уголок и алюминиевый угловой соединитель. Все это обеспечивает высокую надежность соединения и исключает возможное провисание створок в процессе эксплуатации распашных ворот.

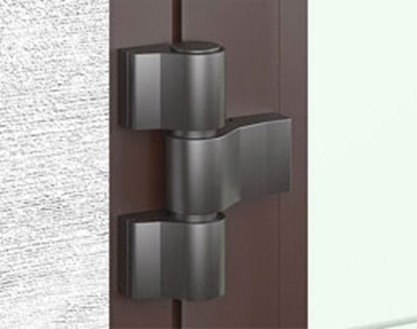

• Створки распашных ворот фиксируются надежными трехсекционными накладными петлями Fapim, которые исключают провисание створок в процессе эксплуатации.
• Скрытый крепеж гарантирует высокую степень защиты от незаконного проникновения. Отсутствие видимых элементов крепежа обеспечивает эстетичный внешний вид конструкции.
• Конструкция ворот Alutech предусматривает возможность быстро устранять различного рода повреждения или менять один вид заполнения на другой, не прибегая к демонтажу конструкции.
Конструкция распашных ворот
Конструкция автоматических распашных ворот Alutech отличается надежностью и долговечностью, высокими прочностными характеристиками профилей и качественными комплектующими для распашных ворот.
01. Столб проема
02. Ограждение
03. Створка ворот
04. Створка ворот
05. Упор боковой
06. Упор центральный
07. Электропривод

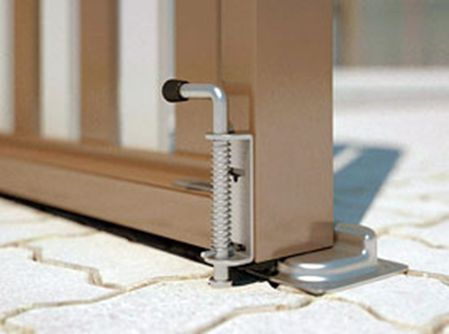

08. Засов
09. Кронштейн крепления электропривода
10. Кронштейн крепления электропривода
Типы монтажа распашных ворот и калиток
Тип монтажа – накладной на проем:
• ворота открываются во двор.
Тип монтажа – встроенный в проем:
• ворота открываются на улицу;
• ворота открываются во двор.
Распашные ворота, стандартная комплектация
• Каркас ворот (профиль рамы, профили соединительные и угловые, профиль штапика, импост)
• Заполнение (сэндвич-панель, алюминиевый или роллетный профиль)
• Комплектация для распашных ворот (засов, упор центральный, упоры боковые, комплект петель, столбы для крепления стальные, ручка для ручного открывания)
• Упаковка: для запирания ворот используется засов, который входит в стандартную комплектацию. Распашные ворота также комплектуются центральным и боковыми упорами.
Типы заполнения распашных ворот:
• Сэндвич-панели;
• профили роликовой прокатки;
• алюминиевые экструдированные профили различной ширины.
Сэндвич-панели
Ворота серии ADS-400 в равной степени будут соответствовать архитектуре как современного дома в стиле hi-tech, так и коттеджа в классическом исполнении.

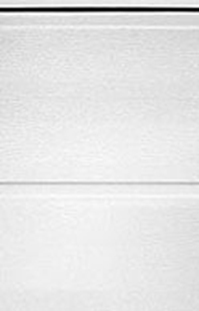

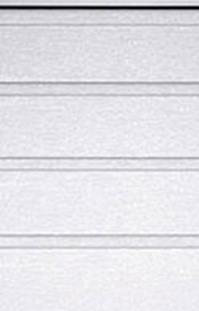

Типы панелей
 |
 |

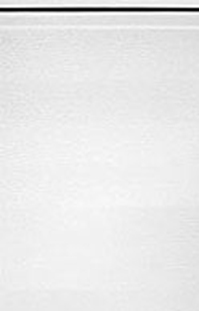

| S-гофр |
М-гофр |
 |
 |
| L-гофр |

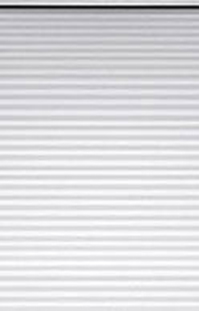

Микроволна |
 |

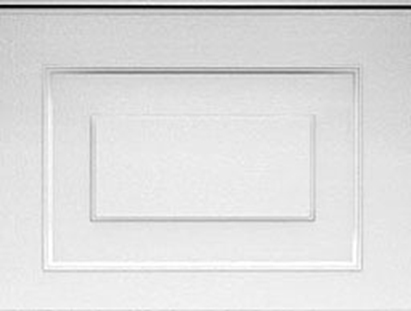

| Филенка |
Благодаря различным вариантам рисунков (микроволна, горизонтальный гофр, филенка) и цветам панелей въездные ворота идеально сочетаются с любым отделочным материалом Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элементы престижа и индивидуальности.
 |
 |
 |
| Темный дуб |

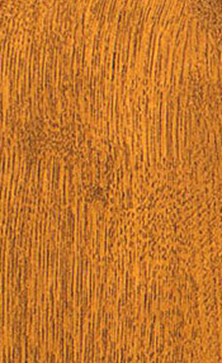

Золотой дуб |
Вишня |
Высокая прочность и устойчивость к ветровым и ударным нагрузкам.
4. Сэндвич-панель Alutech – одна из самых прочных панелей в Европе. Ее толщина 45 мм, что определяет устойчивость въездных ворот и калиток к ветровым и ударным нагрузкам.
5. Обеспечивает жесткость воротного полотна и высокую стойкость к деформации.
6. Каждая сэндвич-панель снабжена полимерным EPDM-уплотнителем, сохраняющим высокую механическую прочность и эластичность при низких температурах. Уплотнитель исключает появление зазоров между панелями.
По всему периметру заполнения между штапиком и сэндвич-панелью устанавливается резиновый уплотнитель FRK-12 на основе полимерного каучука.

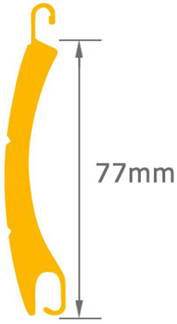

Профили роликовой прокатки
Высокая прочность и устойчивость к ветровым и ударным нагрузкам
5. Использование алюминиевой ленты строго установленной толщины гарантирует стабильные прочностные характеристики и длительный срок эксплуатации полотна ворот/калитки с заполнением из профиля роликовой прокатки.
6. Равномерное пенозаполнение гарантирует высокую устойчивость к нагрузкам и минимизирует деформацию профилей.
7. Покрытие ПУР-ПА обеспечивает высокую устойчивость к истиранию и царапинам, УФ-излучению и перепадам температур, стойкость к растяжению, растрескиванию и отслаиванию, высокую устойчивость к коррозии.
8. Высокое качество покрытия профилей Alutech подтверждено протоколами испытаний BASF Coating (Германия) и AkzoNobel (Швеция).
Цветовая гамма профилей для откатных ворот.
Использование профилей различной ширины и цвета для изготовления откатных ворот позволяет воплотить в готовой конструкции различные цветовые решения: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик. Сэндвич-панели также могут быть текстурными (белого, коричневого или синего цвета, оттенков "красный рубин", "зеленый мох" или "серебро"). Ценители натуральных материалов могут выбрать сэндвич-панели, цвет которых имитирует древесину: вишня, темный или золотой дуб. Ворота для дачи и других объектов можно воплотить в любом стиле по своему вкусу!
Кроме того, в алюминиевую раму откатных ворот (калитки) можно установить профилированный лист, деревянную доску или любой другой листовой материал.
Алюминиевые экструдированные профили шириной 37, 82 и 87 мм
Сплошное заполнение алюминиевым профилем шириной 87 мм с перепадом по высоте позволяет создать индивидуальный стиль фасада.

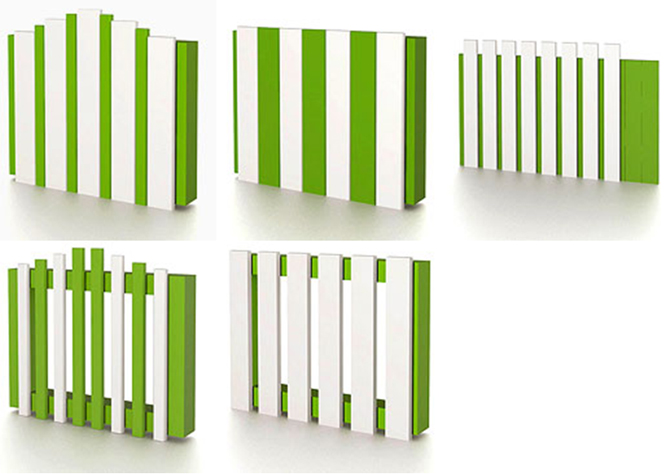

Использование профилей различной ширины и цвета для изготовления ворот дают возможность воплотить в готовой конструкции различные цветовые решения. Чтобы создать разнообразные по виду и цвету конструкции ворот, можно варьировать ширину, цвет и шаг профилей. Для этого используется разряженное заполнение алюминиевым профилем 37 и/или 82 мм.
Качественные алюминиевые сплавы
3. Применение алюминиевых сплавов при производстве основных элементов конструкции откатных, распашных ворот и калиток, а также заполнения исключает коррозию и обеспечивает длительный срок эксплуатации изделий.
4. Для производства профилей используются только первичные сплавы. Высокое качество алюминиевых сплавов для производства экструдированных профилей Alutech подтверждено заключением аккредитованного испытательного центра государственного научного учреждения "Институт порошковой металлургии" (аттестат BY/112/02/1/0/0263), где была проведена экспертиза сплавов.
Качество порошковой окраски
Лакокрасочное покрытие профилей Alutech характеризуется высокой устойчивостью к коррозии, механическому воздействию, стойкостью к растрескиванию и отслаиванию, стабильностью блеска глянцевого покрытия. Подтверждено сертификатом Qualicoat (Швейцария).
Высокие антикоррозионные свойства покрытия
Обеспечивают длительную эксплуатацию въездных ворот и калиток в условиях воздействия агрессивной среды. Это особенно актуально для приморских регионов, где характерно большое количество солей в воздухе, в частности ионов хлора и йода. Устойчивость лакокрасочного покрытия экструдированных профилей к коррозии подтверждена сертификатом Seaside (Швейцария).
Цветовая гамма алюминиевых профилей
Алюминиевые профили имеют глянцевую структуру поверхности и представлены в различных цветах: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик, шоколадный.
• RAL 9016 – белый
• RAL 8014 – коричневый
• RAL 5010 – синий
• RAL 9006 – серебристый металлик
• RAL 6005 – зеленый мох
• RAL 3004 – пурпурно-красный
• RAL 8017 – шоколадный
Экономичные варианты заполнения
Конструкция откатных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика.
В алюминиевую раму ворот/калитки можно установить профилированный лист, деревянную доску или любой другой листовой материал.
Использование профилей различной ширины и цвета для изготовления распашных ворот позволяет воплотить в готовой конструкции различные цветовые решения: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик. Сэндвич-панели также могут быть текстурными (белого, коричневого или синего цвета, оттенков "красный рубин", "зеленый мох" или "серебро"). Ценители натуральных материалов могут выбрать сэндвич-панели, цвет которых имитирует древесину: вишня, темный или золотой дуб. Распашные ворота для дачи и других объектов можно воплотить в любом стиле по своему вкусу!
Кроме того, в алюминиевую раму можно установить профилированный лист, деревянную доску или любой другой листовой материал.
Автоматика для распашных ворот
Распашные ворота ADS-400 можно оснастить автоматикой, тогда управлять ими будет вдвойне легко и приятно. За автоматизацию конструкции распашных ворот отвечают надежные электроприводы AN-Motors и Nice – нажатием на кнопку дистанционного пульта вы откроете и закроете ворота. Alutech предлагает автоматические приводы для распашных ворот торговых марок – AN-Motors и Nice. |
