ALUTECH
Сфера применения промышленных секционных ворот Алютех обширна – от автомойки, где требуется простота, доступность и надежность, до технических автоцентров и логистических комплексов, где требуется учитывать огромное количество технических нюансов.
Широкий выбор конструктивных особенностей каркаса дает возможность подбора ворот и дальнейшего монтажа в помещениях с совершенно разными особенностями проема – вплоть до 7 метров ширины и 6 метров высоты, а также позволяет подобрать торсионный механизм для разной интенсивности эксплуатации – от 25000 циклов в стандартной комплектации, до 100000 циклов опционально.
Торсионный механизм также служит для компенсации веса полотна ворот и возможности открытия их вручную одним человеком при отсутствии автоматического привода или в случае отключения электричества.
Промышленные секционные ворота рекомендуется оснащать автоматическим приводом и системами безопасности въезда.
Существуют варианты выбора остекления и установки калитки, что дает возможность более универсального использования ворот.
Вся продукция ГК «АЛЮТЕХ» соответствует строгим Европейским нормам в области безопасности продукции.
DOORHAN
Секционные гаражные ворота DoorHan промышленного назначения – это современные, высококачественные, надежные и долговечные изделия, имеющие красивый, изящный дизайн и различные типы комплектации. Продукция компании DoorHan – это не просто ворота, а сложные инженерные технические решения, с использованием самых современных конструктивных элементов и декоративных деталей.
Компания «SMART SET engineering company» предлагает современные ворота DoorHan секционного типа, которые устанавливаются в проемы въездных зон различных промышленных объектов: складских, производственных, торговых комплексов с высокой интенсивностью движения и значительной ежедневной нагрузкой.
Конструктивные особенности секционных ворот Конструктивно секционные ворота состоят из следующих элементов: полотна, направляющих элементов и торсионного механизма. Полотна промышленных секционных ворот DoorHan изготовлены из сэндвич панелей толщиной 40 мм, комплектуются в стандартной комплектации:
• оцинкованными торсионными пружинами; • задвижкой; • ручкой; • комплектом крепежных элементов; • упаковкой.
Ворота изготавливаются с различными типами подъемов, которые специалисты компании «SMART SET engineering company» подбирают с учетом особенностей потолка и конструкции притолоки, архитектурных особенностей помещений и условий дальнейшей эксплуатации объекта.
Секционные промышленные ворота DoorHan, обладая повышенной износостойкостью, могут выдерживать значительные нагрузки, так как еще при разработке и производстве были рассчитаны на интенсивную эксплуатацию и длительную бесперебойную работу - до 100000 циклов работы в зависимости от используемых торсионных механизмов.
Учитывая размеры проема и тип подъема полотен, промышленные секционные ворота DoorHan могут быть оснащены следующими конструктивными элементами:
• усиленными боковыми крышками; • алюминиевыми профилями с усиленным армирующим профилем; • двойными боковыми опорами; • мощными промышленными роликами; • промышленными кронштейнами; • промышленными петлями; • омега профилем.
Уникальная система крепления ворот «Quick Fix», используемая для установки торсионного механизма, в несколько раз сокращает время, затрачиваемое на выполнение монтажа.
Промышленные секционные ворота марки Дорхан полностью соответствуют всем действующим требованиям российских нормативов и европейских стандартов. Следует также учитывать, что ворота Дорхан спроектированы и произведены с учетом особенностей российского климата, оснащены дополнительными системами теплоизоляции и герметичности.
HORMANN
Промышленные секционные ворота HORMANN серии 40 - это ворота ведущего европейского производителя, способные удовлетворить самого взыскательного заказчика.
Секционные ворота HORMANN серии SPU40 Установка таких ворот оптимальна для отапливаемых производственных промышленных помещений.
Полотно секционных ворот Hormann - с двойными стенками толщиной 42 мм. Внутреннее заполнение - полиуретан, не содержащий фреона. Цвет ворот по каталогу RAL 9002 как снаружи, так и изнутри. По запросу ворота можно покрасить в любой цвет по каталогу RAL.
Оформление поверхности STUCCO - "апельсиновая корка" - дает большую защищенность от повреждения поверхности ворот.
Технические характеристики:
• Размеры проема - ширина до 8000 мм, высота до 7000 мм.
• Ветровая нагрузка на полотно ворот - класс 3 (EN 12424).
• Водонепроницаемость - класс 3 (EN 12425).
• Воздухонепроницаемость - класс 2, с калиткой класс 1 (EN12426).
• Звукоизоляция закрытых ворот- R=21 Дб (EN 717-1).
• Теплопроводность в закрытом состоянии - U = 0,65 Вт/м2°К. Этот показатель расчитывается для площади ворот 25 м2, с калиткой U = 1,2 Вт/м2°К, ламели U = 0,5 Вт/м2°К (EN 13241 и EN 12428).
• Теплопроводность в закрытом состоянии - U = 0,95 Вт/м2°К (показатель расчитывается для ворот 4 х 4 м без остекления (DIN 4108).
Варианты оформления секционных ворот HORMANN SPU40
|
|
|
Без остекления |
Остекление, тип А |
Алюминиевые рамы |
|
|
|
Остекление, тип Д |
Остекление, тип Е |
Остекление тип С, калитка |
Все промышленные ворота могут быть автоматизированы - концерн Hormann предлагает широкий выбор автоматики для ворот, которые помогут вам решить все поставленные задачи при эксплуатации ворот.
Секционные ворота HORMANN серии DPU40 Оптимальный вариант для помещений с повышенными требованиями к теплоизоляции.
Данная серия ворот промышленных секционных ворот Hormann позволяет свести к минимуму температурные потери. Только у Hormann - полотно ворот с двойными стенками толщиной 80 мм. Внутреннее заполнение - полиуретан, не содержащий фреона.
Цвет ворот RAL 9002 как снаружи, так и изнутри, по запросу ворота можно покрасить в любой цвет по каталогу RAL. Оформление поверхности STUCCO - "апельсиновая корка" - дает большую защищенность от повреждения поверхности ворот. Благодаря перемычкам и двойному уплотнению в зоне пола повышается герметичность ворот, тепловые потери сокращаются.
Технические характеристики:
• Размеры проема - ширина до 6000 мм, высота до 5000 мм.
• Ветровая нагрузка - класс 4 (EN 12424).
• Водонепроницаемость - класс 3, 70 Па (EN 12425).
• Воздухонепроницаемость в закрытом виде - класс 3 (EN12426).
• Звукоизоляция закрытых ворот - R=22 Дб (EN 717-1).
• U = 0,7 Вт/м2°К (расчитывается для площади ворот 25 м2, ламели U = 0,3 т/м2°К (EN 13241 и EN 12428).
Варианты оформления панелей ворот:
|
|
Без остекления |
Остекление тип А |

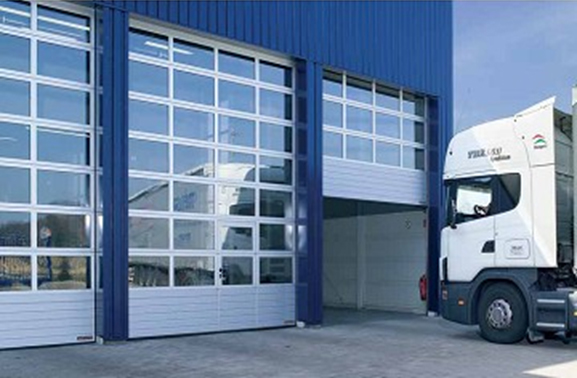

Секционные ворота HORMANN серии APU40 Комбинация стали и алюминия - всегда светло и все это без потери жесткости конструкции - этим характеризуется серия APU40
Основное преимущество - это комбинация материалов.
Стандартные цвета по каталогу RAL 9006 (белый алюминий), нижняя секция из стали и протравленного/ натурального цвета (E6/EV1) прессованных алюминиевых профилей.
Технические характеристики промышленных секционных ворот:
• Размеры проема - ширина до 8000 мм, высота до 7000 мм.
• Ветровая нагрузка на полотно - класс 3 (EN 12424).
• Водонепроницаемость - класс 3 (EN 12425).
• Воздухонепроницаемость при закрытых воротах - класс 2, с калиткой класс 1 (EN12426).
• Звукоизоляция в закрытом виде - R=19 Дб (EN 717-1).
• U = 3,8 Вт/м2°К (показатель расчитывается для площади ворот 25 м2, с калиткой U = 4,0Вт/м2°К (EN 13241 и EN 12428).
• U = 3,2 Вт/м2°К (для ворот 4 х 4 м с двойным остеклением 16 мм (DIN 4108).
Варианты оформления панелей ворот:
|
|
|
Цоколь высота 750 мм, остекление |
Вариант с калиткой |
Цоколь высотой 1000 мм |
Секционные ворота HORMANN серии TAP40 Теплоизляция, освещенность и прочность - все эти характеристики обеспечены за счет трех условий:

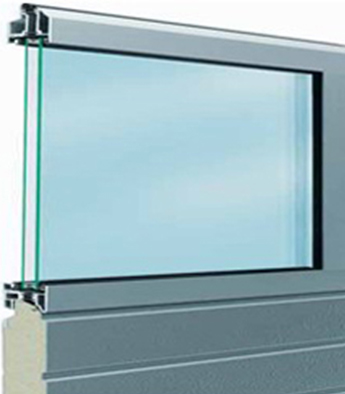

• двойное термоостекление 16 мм; • стальной цоколь с двойными стенками; • алюминевые трубчатые профили с термическим разделением.
Особенность данной серии промышленных секционных ворот - термическое разделение внешней и внутренней части профиля перегородками из полиамида.
Технические характеристики:
• Размеры проема - ширина до 7000мм, высота до 7000 мм.
• Ветровая нагрузка на полотно - класс 3 (EN 12424).
• Водонепроницаемость - класс 3 (EN 12425).
• Воздухонепроницаемость в закрытом виде - класс 3 (EN12426).
• Звукоизоляция при закрытых воротах - R=19 Дб (EN 717-1).
• U = 3,3 Вт/м2°К (показатель расчитывается для площади ворот 25 м2 (EN 13241 и EN 12428).
Варианты оформления промышленных ворот HORMANN TAP40
|
|
|
Цоколь высота 750 мм |
Вариант с калиткой |
Цоколь высотой 1000 мм |
|
